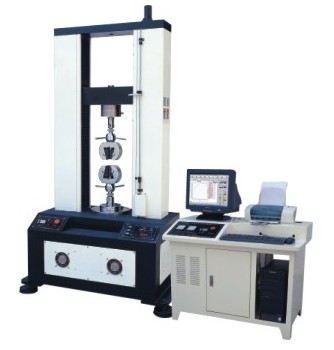

重型拉力試驗機,又名叫重型拉力實驗機,重型拉力強度實驗機
型號：JX-10TS 最大負荷：100kN
請查看拉力試驗機相關技術文章：
重型拉力試驗機選型指南
重型拉力強度實驗機工作原理
重型拉力實驗機操作指引
一、執行標準：m.dsggcm.com
1.執行標準： 等同其它國家與標準組織標準不一一列序
GB/T 1040.1-2006 塑料 拉伸性能的測定 第1部分：總則 m.dsggcm.com
GB/T 1040.2-2006 塑料 拉伸性能的測定 第2部分：模塑和擠塑塑料的試驗條件
GB/T 1040.3-2006 塑料 拉伸性能的測定 第3部分：薄塑和薄片的試驗條件
GB/T 1040.4-2006 塑料 拉伸性能的測定 第4部分：各向同性和正交各向異性纖維增強復合材料的試驗方法
GB/T 1040.5-2008 塑料 拉伸性能的測定 第5部分：?jiǎn)蜗蚶w維增強復合材料的試驗條件
2、按國標GB/T16491-2008《電子式萬能試驗機》和JJF1103-2003萬能材料試驗機計算機數據采集系統評定嚴格檢驗
3、 可滿足塑料相關試驗要求及GB、ASTM、DIN、JIS等標準的要求
二、功能與用途：
本機為材料力學性能測試與萬能試驗設備，可進行材料的拉伸、壓縮、彎曲、剪切、穿刺等項目的檢測。
適用于電線、電纜、橡膠、塑膠、管材、五金件、紡織品、等金屬和非金屬材料的科研。
該機使用最新控制技術，通過日本原裝進口交流數字控制器控制伺服馬達與高精度減速機配合帶動同步帶使兩副高精度滾珠絲杠移動試臺，試臺能以0.001mm/min~500mm/min速度運行。在測力源上使用美國名牌原裝進口高精度輪輻式傳感器，其精度達到0.02%，靈敏度高，整個系統達到1級或0.5級精度，位移精度為示值的±0.5%；變形測量精度為示值的±0.5%。在測控技術上使用恒力值、恒位移、恒速度的三閉環測控系統，完全滿足金屬材料有關檢測要求。
四、性能描述：
自動返車：自動識別試驗斷裂后，活動橫梁自動高速返回初始位置；或設定拉伸壓縮距離，達到此距離時自動回車。（定伸長、定壓縮量求力值）
自動清零：計算機接到試驗開始指令，測量系統便自動清零；m.dsggcm.com
自動換檔：根據負荷大小自動切換到適當?shù)牧砍蹋源_保測量的精度；
自動變速：試驗過程中橫梁速度可按預先設定的程序自動化，也可手動變化；
自動存盤：試驗數據和實驗條件自動存盤，杜絕因突然斷電忘記存盤引起的數據丟失；
自動校驗：系統可自動實現示值的準確標定；
測試過程：試驗過程及測量、顯示、分析等均由微機完成；
結果再現：試驗結果可任意存取，可對數據曲線再分析；
顯示方式：數據和曲線隨試驗過程動態顯示；
曲線遍歷：試驗完成后，可用鼠標找出試驗曲線逐點的力值和變形數據，對求取各種材料的試驗數據方便實用；
結果對比：多個試驗特性曲線可用不同顏色疊加、再現、放大，呈現一組試樣的分析比較；
曲線選擇：可根據選擇應力-應變、力-時間、強度-時間等曲線進行顯示和打印；
批量試驗：對參數相同的試驗一次設定后可順次完成一批試樣的試驗；
試驗報告：（標準格式）
①拉伸：最大力、拉伸強度、斷裂伸長率、彈性模量
②彎曲：最大力、彎曲強度、撓度、彈性模量
③壓縮：最大力、壓縮強度、屈服強度、彈性模量
也可按用戶要求的格式對試驗報告進行編程和打印；
o、橫梁微調：配有微調功能用以實現橫梁的細微調整，在標定校驗時方便實有；
p、限位保護：具有程控和機械兩級保護；
q、過載保護：當負載超過額定值的10%時停機；
r、緊急停機：設有急停開關，用于緊急狀態切斷整機電源；
s、自動診斷：系統具有自動診斷功能，定時對測量系統、驅動系統進行過壓、過流、超溫等檢查，出現異常情況即刻停機；
t、一機多用：通過配置不同規格的傳感器，連接系統測量軟件，實現一機多用；
采樣速率達100次/s；
u、可實現主機和微機而獨立操作；
2．硬件
硬件系統采用最新美國集成電路，滿量程同一分辨率。克服了傳統試驗機的分檔放大切換遲滯以及不同檔分辨率不同的弊端。加快了系統的采樣速率，提高了測控系統的精度和穩定性。從而使試驗機結果符合科學、保真輸出。
3．軟件
有現成測試軟件，也可根據客戶需求編制軟件
三、技術參數：
精度等級：1級
測力范圍：200N-100KN（0.2%—100%）10噸機
測力精度 ：示值的±1%以內；
試驗力分辨率：最大負荷±250000碼：內外不分檔，且全程分辨率不變。
有效拉伸空間：700mm；可定制行程
試驗速度范圍：0.001~500mm/min
有效試驗寬度：365 mm
變形測量精度：示值的±0.5%以內；
速度精度：示值的±0.5%以內；
位移測量精度：示值的±0.5%以內；
試臺升降裝置：快/慢兩種速度控制，可點動；
試臺安全裝置：電子限位保護
試臺返回：手動可以最高速度返回試驗初始位置，自動可在試驗結束后自動返回；
超載保護：超過最大負荷10%時自動保護；
電機：?jiǎn)蜗啵?220V±10%，0.4kW
主機尺寸： 625×380×1550mm 依設計 |
