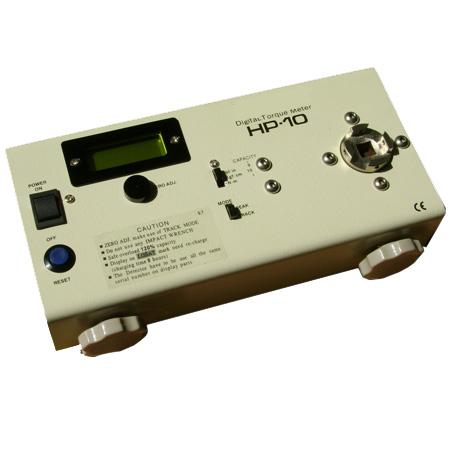

HP-20電批扭力計/HP-20電批扭力測試儀
測量范圍：公斤力.厘米 0.15-20kgf.cm / 磅力.英寸 0.15-18Lbf.in)/牛頓.米0.015-2.0(N.m)
有關HP-20電批扭力計技術文章詳情，請仔細瀏覽本站
日本HP-20電批扭力計如何選型
HP-20電批扭力計工作原理
HP-20電批扭力計使用說明書
扭矩單位換算表
一、特點：
具有三種力矩單位切換功能：Lbf.in(磅力.英寸)、kgf.cm(公斤力.厘米)、N.m(牛頓.米)。
扭力大小為高清晰液晶屏數字顯示精確易讀扭力值。
靈敏度高、精確度高，可以為各種類型扭力工具設定、校正精確的力矩。
具有扭力跟隨值和鎖定并保持顯示最大扭力，即最高峰值。
測試儀可以作順時針方向和逆時針方向的測量扭力，即可作擰緊件和松開件的扭力測量。
操作簡單，配備多種測量不同力矩的緩沖力配件，并可加外制夾具作其它用途。
采用高精度傳感器，使用高科技數碼電路控制系統，確保測量穩定性。
帶有模擬信號輸出口，提供多種信號應用，可進行波形觀察，測量數據的記錄分析。
電源使用可充電鎳氫電池供電。
結構上采用高強度鋼材，儀器便于攜帶、安裝。
二、概述：
是高精度檢測與測量儀器，可以校正各種工具或產品的力矩，如用于測量和校正各種電動螺絲刀、氣動螺絲刀、扭力批、扭力板手的力矩大小，同樣適用于各種需測量力矩的轉軸、軸承、小電機等產品、卡具、治具及夾具等工具。
三、用途：
應用在玩具、童車、工藝品、儀器儀表、五金加工、電子產品、塑膠、手機、電腦、電器、設備、相機、照明、鐘表、軍工、航天、汽車和飛機等制造業，總之使用行業十分廣泛
四、技術參數
|
型 號
指 標
|
|
HP-20
|
HP-50
|
HP-100
|
|
測量范圍
磅力.英寸 (Lbf.in)
公斤力.厘米 (kgf.cm)
牛頓.米 (N.m)
|
0.15-9.00
0.15-10.00
0.015-1.0
|
0.15-18.00
0.15-20.00
0.015-2.0
|
1.5-45
1.5-50
0.15-5.0
|
1.5-90
1.5-100
0.15-10.0
|
|
精 度
|
±0.5%以內
|
|
測量方式
|
峰值（PEAK）、跟隨值（TRACK）
|
|
采樣頻率
|
600Hz
|
|
電 源
|
6V（5個1.2V鋰電池組）
|
|
電池使用壽命
|
>500次
|
|
充電時間
|
5--7小時
|
|
足電連續使用時間
|
30小時以上
|
|
電池充電器
|
輸入:AC100-120V 50Hz 220-240V 60 Hz
輸出:DC7.2V 120mA
|
|
外形尺寸
|
123mmX230mmX65mm
|
|
重量
|
2.0公斤
|
五、附件配置
緩沖測量扭力配件（附件）
是一種使被測量物產生的扭力作緩沖的器件，比如：電動螺絲刀在高速旋轉情況下經過緩沖和吸收慣性扭力的調節器，它能產生和螺桿上緊時幾乎相同的作用。螺紋桿（附件）
附帶安全框的測試件的標準形狀是一個直徑5mm的桿耳，在待測物的抓口與桿耳不匹配時，可更換不同的測試螺紋桿來與被測試物匹配。（可根據不同要求的測試物來制作不同的夾具來配合測量）
緩沖彈簧
有黑色和黃色緩沖彈簧，使用合適彈簧來匹配測量扭力的強度。緩沖扭力測試件本身配黑色彈簧，當測量低扭力時，使用黃色彈簧去替換。（測逆時針力矩的緩沖扭力配件另選購）
信號線
用來連接輸出的模擬信號與儀器進行波形觀察，測量數據的記錄、分析。
|
型號
|
帶安全框的測試件
|
測試螺紋桿
|
測試彈簧件
|
|
HP-10
|
型號：LCT1
配Ф4螺紋桿測試件1套
測量范圍：0.15-10.0 kgf.cm
（黃色彈簧1個）
|
|
HP-20
HP-50
HP-100
|
型號：LCT2
配Ф5螺紋桿測試件1套
測量范圍：1.5-100 kgf.cm
（黑色彈簧1個）
|
型號：LCG3六角螺紋桿（2段桿）1個
上：對邊Ф5mm, 上：對邊Ф6.35mm
型號：LCG4 Ф4螺紋桿測試桿1個
|
型號：LCD2
黃色彈簧1個
測量范圍：
1.5-10.0 kgf.cm
|
|
|
HP系列電批扭力計使用方法
|
儀器名稱: 扭力測試儀
|
|
版次:A1
|
發行日期:1998.02.28
|
|
|
2、不要在充電時使用儀器，以免造成儀器測量精度；
3、不使用時，應使用調零旋鈕( MODE處于TRACK檔 )使儀器顯示處在“0”位置，并關閉電源；
﹡4、調零方法：將測量模式撥至“TRACK”擋，檢查顯示屏是否為零，如不為零則微調“ZERO ADJ”，使其歸零。
5、測試時電批、風批要垂直，不可歪斜、或重壓，每次測量均需調零；
6、不可作沖擊性（不帶自動剎車）電批、風批測量，以免損壞傳感器；強行測量時，均取習慣操作數據，否則數據差異大。（因其扭矩隨時間增大。）
注:在作調零時,一定將MODE模式檔處在“TRACK”擋。
|
|
使用表格：（USE FORM）（自定）
1、電批、風批測量記錄表；（以3--10次數據組，取平均值為測量數據，因測量時會抖動引起差異；）
2、生產工具機種所用螺絲及扭力標準。
|
|
異常情況及處理方法：
（EXCEPTION CONDITIONS AND HANDLING）
1、當顯示屏出現“LOBAT”電力不足時，需沖電，參閱說明書充電事項；
2、當不能正常操作時，應送供應商檢查。
|
|
